アースマップの登録

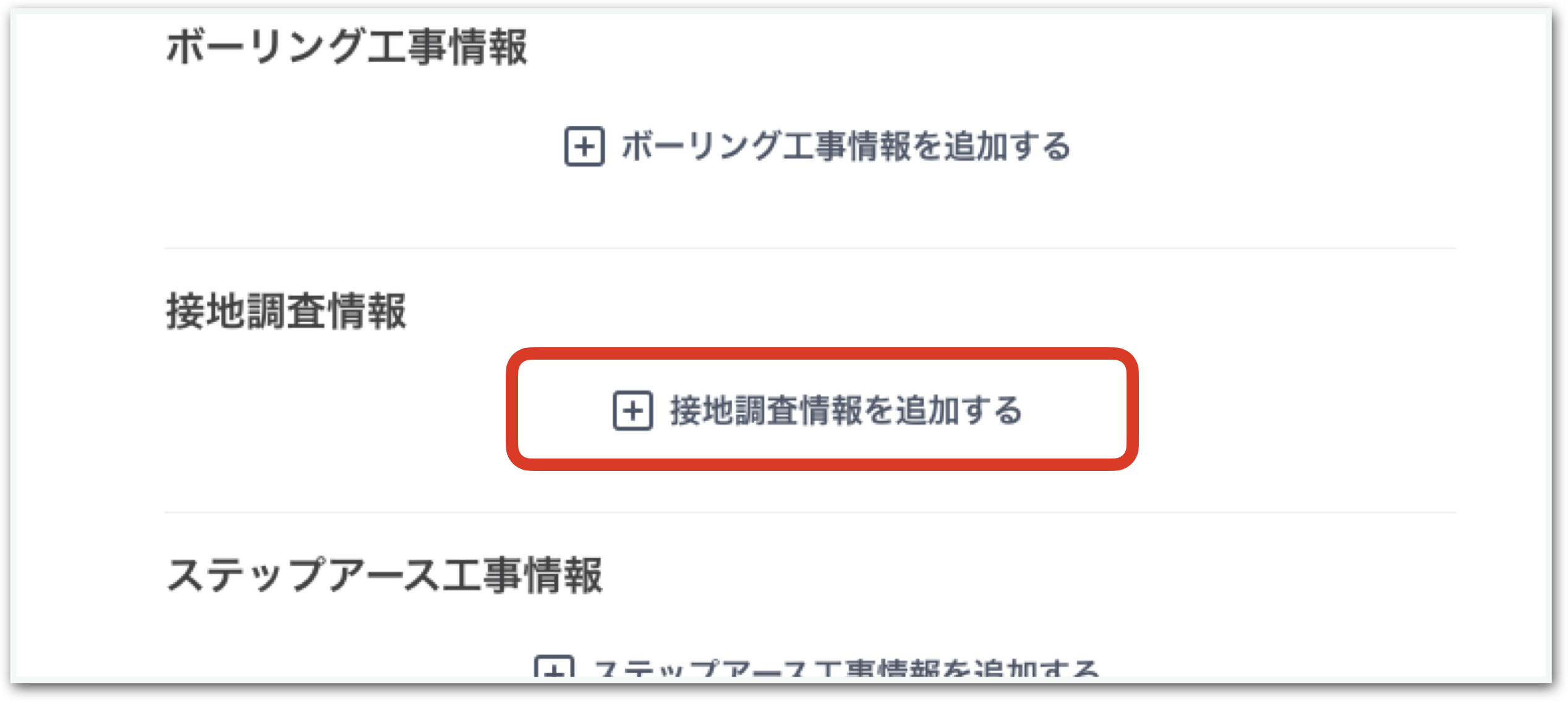

接地調査情報の登録は該当のアースカルテ詳細ページの 「接地調査情報を追加する」 から登録ページに移動し情報を入力します。

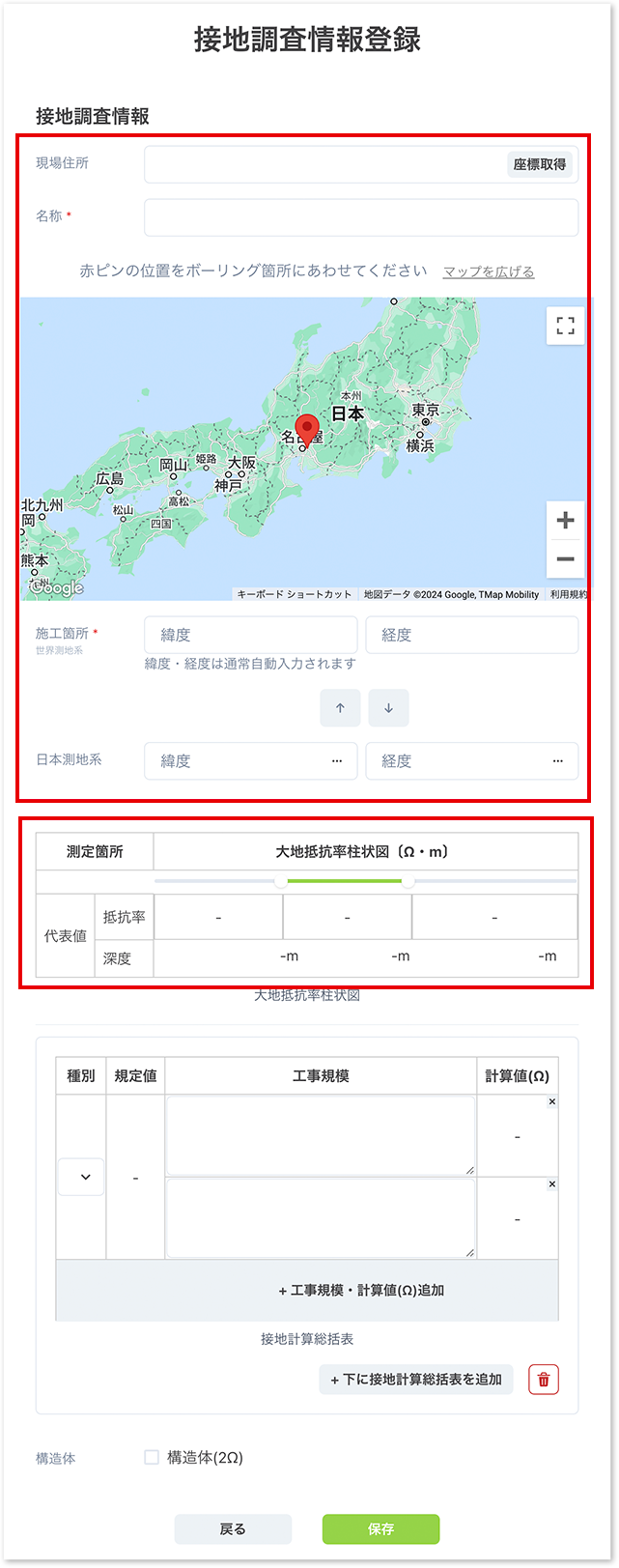

接地調査を行った箇所の入力から行います。 現場住所、名称を入力し、ピンを該当の箇所に移動させると緯度経度は自動で入力されます。直接数値を入れることも可能です。 メイン画面マップパネルに表示されるピンの位置になります。

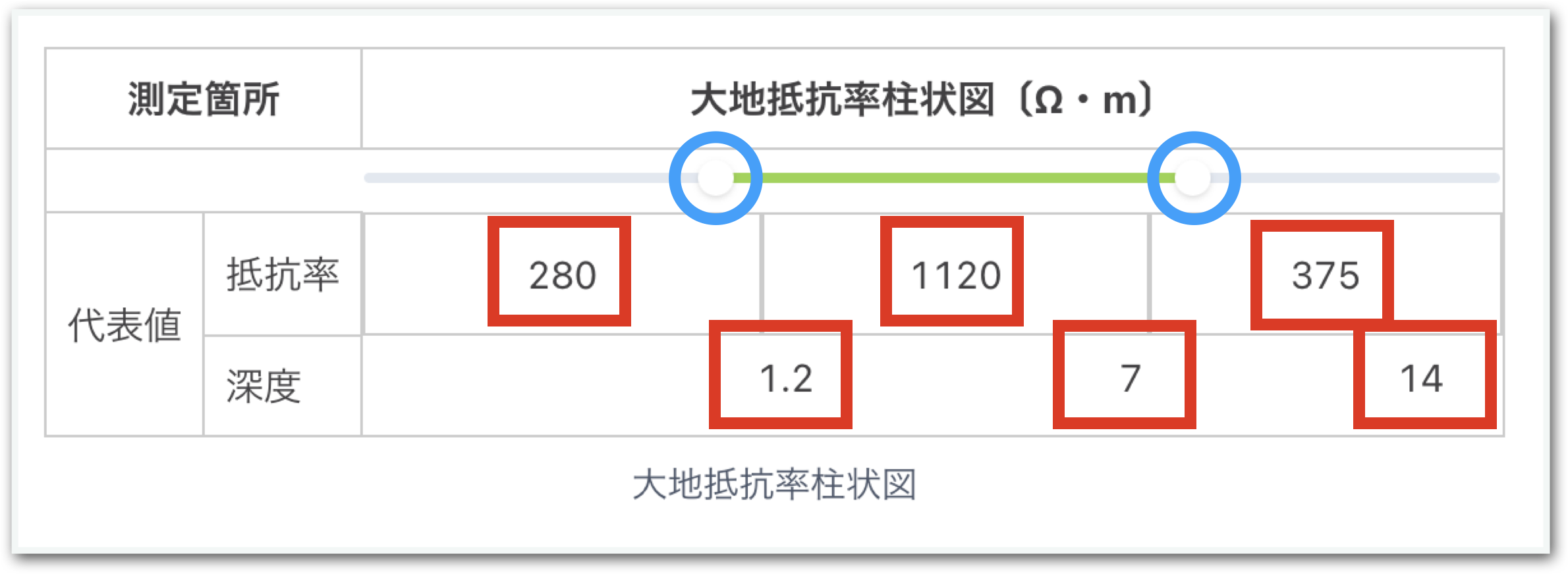

大地抵抗率柱状図に抵抗率と深度を以下へ入力します。
のつまみをスライドさせ深度の比率を視覚的に調整することができます。

接地計算総括表では種別、規定値、工事規模、計算値Ωを入力します。

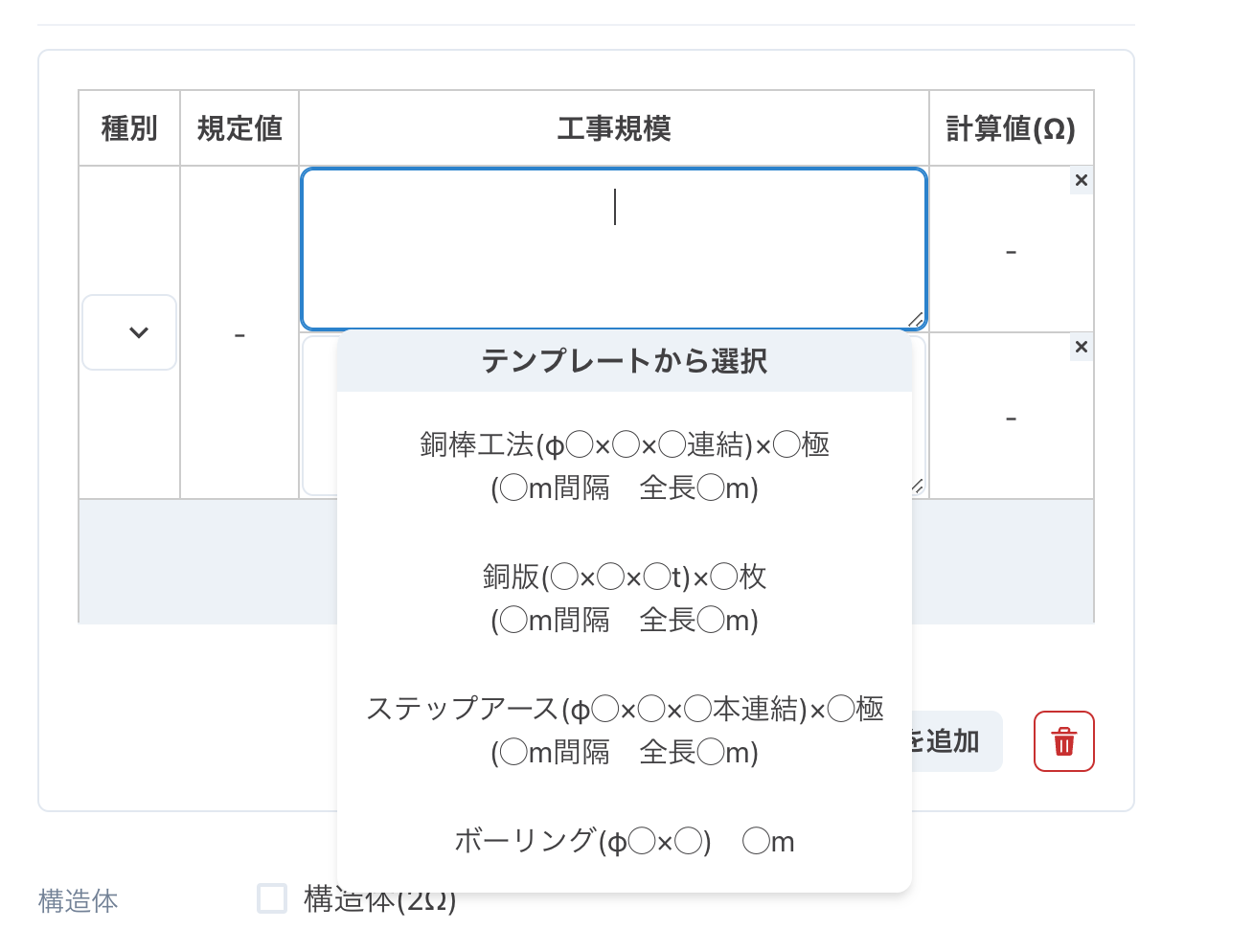

工事規模の空白部分をクリックすると入力補助としてテンプレートが選べます。
該当のを選択しEnterを押すと記入されます。記入されたものを書き換えることも可能です。

工事規模の種類が足りない場合、＋工事規模・計算値Ωの追加をクリックし追加してください。

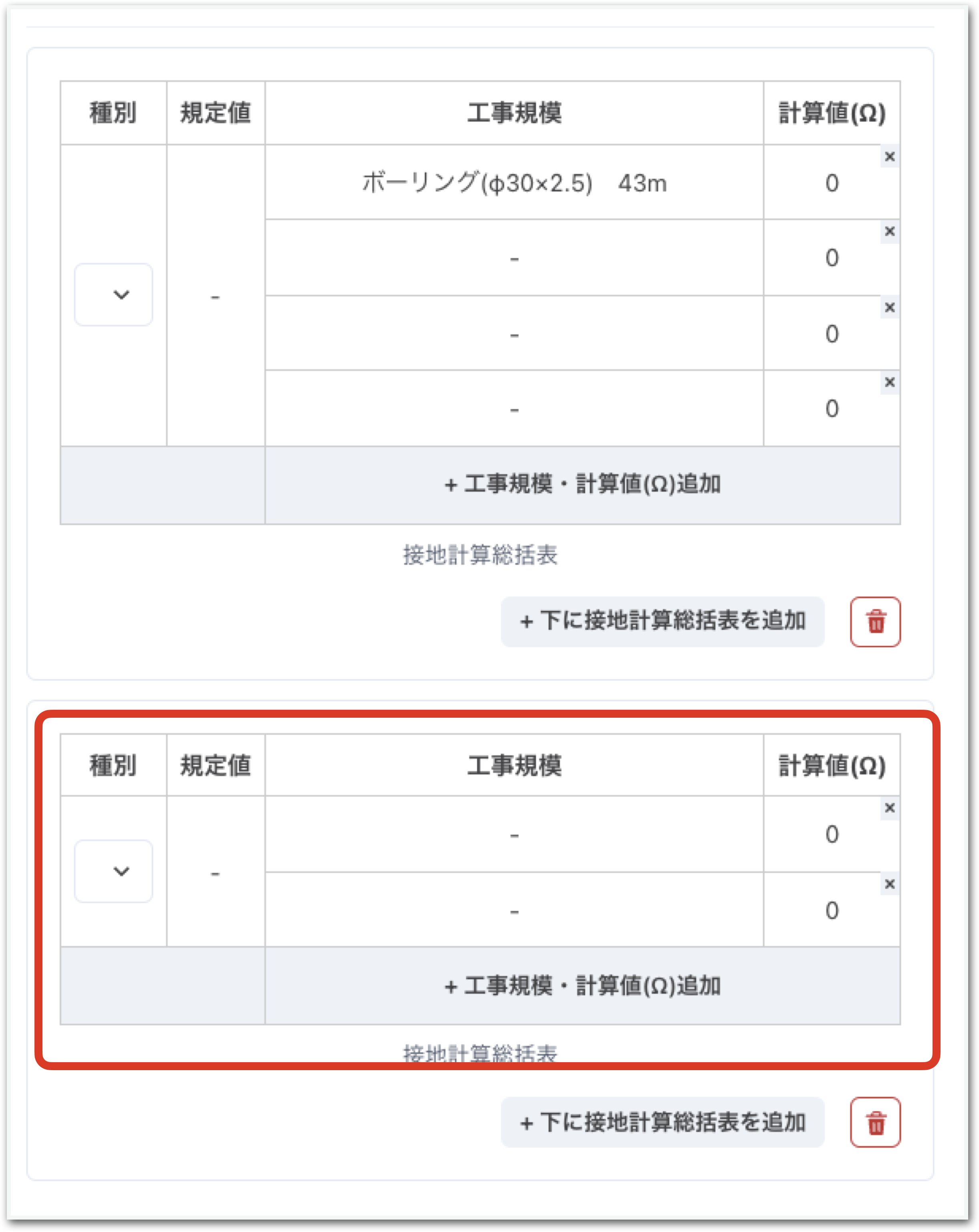

アース種別が異なる計算値を登録する際は、＋下に接地計算総括表を追加をクリックし追加してください。
